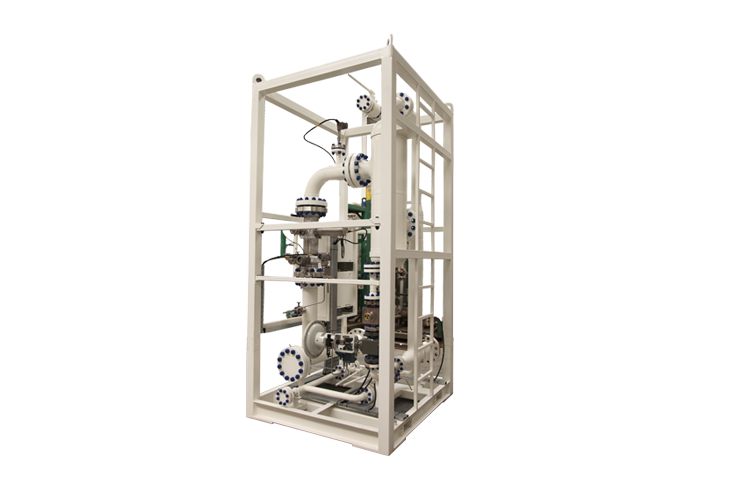

全量程多相流量计

该产品能够在介质不分离状态下完成油、水、气各相流量及关键参数的实时测量。可实现高含气下含水率精准测量,结构紧凑,占地面积小,维护简单,将是传统测试分离器的替代产品。
资料下载
+

产品概述

全量程多相流量计因其小巧、轻便、易于搬运等特性,不仅可固定安装于井口或计量站进行生产井的实时监测和产量计量,也适合提供移动式的油田生产测试及勘探评价服务。至今,这款流量计在全球已超过700台投入使用,被广泛应用于陆上及海洋油田的油井计量和生产监测,并因其宽量程、高精度和出色的性价比获得国际主流石油公司的广泛认可。

产品特点

  • 结构紧凑,工艺简洁;

  • 可实现实时、连续、自动测量、无人值守;

  • 采用低能伽玛射线吸收技术测量相分率,不受油水相转化的影响,且可以用于全范围相分率测量;

  • 利用文丘里与单能伽玛组合形成一个独立的测量单元,测量气液及流体总流量;

  • 利用专利的在线液体取样器与双能伽玛传感器相组合,这一独特的结构使得含水率测量准确度不受入口处多相流的流型和含气率变化的影响,从而能保证含气率0~100%范围内的含水率和纯油的较高测量精度。

技术参数

流量计规格:

流量计尺寸1.5-8 英寸
WLR(液相含水率)0-100%
GVF(体积含气率)0-100%
材质CS,SS,DSS,Inconel,Alloy,
操作温度-40~120℃
防爆等级Exd ll B T4/T6
防护等级(IP)IP 65/66
量程比15:1(可扩展至30 : 1)

含气率范围



不确定度

操作压力

< 2MPa

≥ 2 MPa

0~95 %

液流量( 相对误差)

5%

5%

气流量(相对误差)

7%

5%

含水率(绝对误差)

2%

2%

95~100%

液流量(相对误差)

5~10%

5~10%

气流量(相对误差)

7%

3%

含水率(绝对误差)

2%

2%

测量原理

文丘里管和单能伽玛传感器用于实时测量总流量和含气率。在线液体取样器与双能伽玛传感器协同作业,精准提取代表性液态样本并测定油气水三相混合物的含水率。数据采集和处理单元(DAU),主要完成对系统内各传感器和仪表的信号采集、处理,基于多相流动模型的计算,以及最终测量结果的输出和数据远传等。多相流量计系统还包括了温度变送器、压力变送器、差压变送器和控制阀等辅助性的测量仪表和控制装置。
