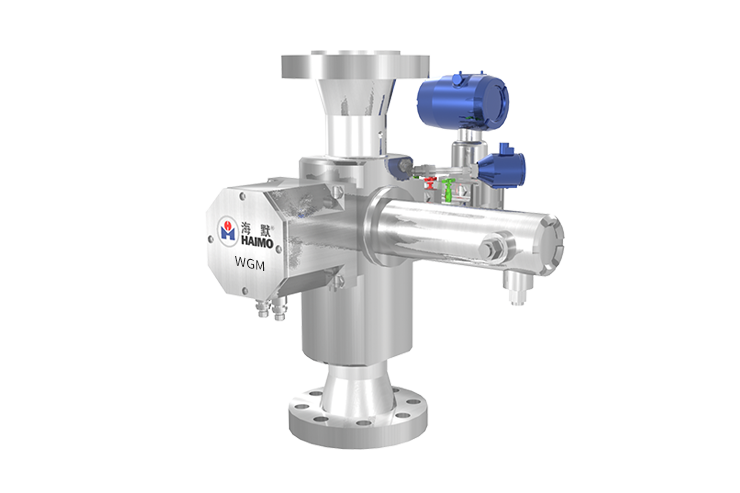

湿气流量计

湿气流量计适用于天然气生产井的测量,可以在气液不分离的状态下,对气井产出的天然气和液体进行测量。2012年海默湿气流量计成功通过国际权威的英国国家工程实验室(NEL)测试试验,被NEL评价为当时性能极佳的湿气流量计。
资料下载
+

产品概述

随着天然气井生产年限增长及伴生液体的出现,传统的如孔板单相气体流量计渐显计量误差,无法满足精确测量需求。海默科技针对这一挑战,开发了专为高含气量(90-100% GVF)的天然气井设计的湿气流量计,该设备能够精准实时地测量产出的天然气以及油/水混合物。此流量计不仅解决了出液带来的计量问题,保证了气量计量的精度,而且能实时监测出液情况,并向地质及油藏管理部门提供核心数据。自2007年以来,它在包括中国青海、新疆、长庆以及国际上的阿联酋、沙特等天然气田经过验证并获得好评,已广泛出口至中东和南美市场。2012年海默湿气流量计成功通过国际权威的英国国家工程实验室(NEL)测试试验,被NEL评价为当时性能极佳的湿气流量计。

产品特点

  • 适用于干气、湿气井计量;

  • 结构简洁,尺寸小、重量轻;

  • 计量精度高;

  • 自动化程度高,可无人值守;

  • 可适用强腐蚀介质,安全性高;

  • 可实现车载移动测量。

技术参数

海默湿气流量计规格:

操作压力范围:0-API 10000psi
操作温度范围:-40-120℃
测量范围:90-100%(GVF)0-0.3(LM)
法兰连接:ASME,API,Hub
浸液部分材料:SS,DSS,CS,Inconel,Alloy
电源:24VDC或110/220VAC
功耗:<50W
输出接口:RS232/485
通讯协议:Modbus RTU,ASCII,TCP
量程比:15:1(可扩展至30:1)



海默湿气流量计测量不确定度:

置信度=95%, k=1.96

测量范围

测量输出项

不确定度

体积含气率

质量含气率

Lockhart –    Martinelli ( LM )

90~100 %

80~100 %

0~0.3

气体质量流量(相对误差)

2%


碳氢化合物/总质量流量(相对误差)

3%

测量原理

  • 采用低能伽玛射线吸收技术测量气液两相相分率;

  • 采用文丘里技术测量气液总流量;

  • 配套仪表测量流体的压力和温度;

  • 专用流量计算机采集测量数据,使用PVT补偿和数学模型完成计算,最终向用户提供被测井的天然气和液体的产量及温度压力等其它参量。
