总量计量多相流量计

总量计量多相流量计改进了传统的油气集输工艺,结构紧凑,占地小。自2003年以来已广泛用于国内外海洋和陆地油田。包括油田区块计量、平台总产量计量、油藏评价、油田分队、分矿计量、分配计量、交接计量等。
资料下载
+

产品概述

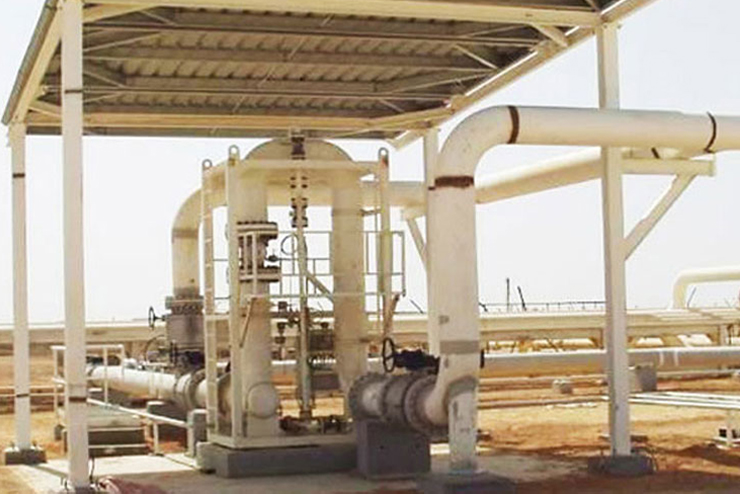

总量计量多相流量计其特点在于采用了独特的多相在线连续取样技术,解决了业界无法设计、制造超大口径含水仪的问题,可以有效将多相流量计的尺寸扩展到DN600mm(24inch),大幅缩减了流量计的尺寸和重量,拓宽了多相流量计的应用领域。海默生产的DN400mm(16inch)口径总量计量流量计是迄今为止全球可测流量较大的多相流量计,自2004年安装在阿曼Amal油田运行至今,仪表的可靠性、测量准确度均得到用户的好评。

自2006年起,已有30余台DN250-DN400mm总量计量流量计先后在阿联酋迪拜石油公司、阿曼的MARMUL和MEDCO油田和国内的涠洲、曹妃甸等海上油田使用。

产品特点

  • 采用低能伽玛射线吸收技术测量相分率,不受油水相转化的影响;

  • 文丘里与单能伽玛组合形成一个独立的测量单元,测量气液流体总流量;

  • 利用专利的流体取样头与流型调整器相结合,可以获取有代表性的液体样品,确保了相分率测量精度;

  • 结构简单且无可动部件、压损小;

  • 可以满足大流量的油气水混输测量。

技术参数

海默总量计量多相流量计测量不确定度

置信度=95%, k=1.96

含气率范围



不确定度

操作压力

< 2MPa

≥2 MPa

0~95 %

液量( 相对误差 )

5%

5%

气量(相对误差

7%

5%

含水率(绝对误差

2%

2%

95~100%

碳氢化合物 ( 相对误差 )

5~10%

5~10%

气量(相对误差

7%

3%

含水率(绝对误差

2.5%

2.5%

量程比

15:1(可扩展至30:1)

测量原理

  • 文丘里与单能伽玛射线密度计一体化的组合式传感器,用于测量三相流体的总流量和含气率;

  • 利用离心和节流原理设计的流体取样头与流型调整器相结合,形成大口径流体取样装置,以获得有代表性的液体样品,该样品经双能伽码传感器实施含水率的测量;

  • 数据采集和处理单元(DAU)主要完成对系统内各传感器和仪表的信号采集、处理,基于多相流动模型的计算,以及最终测量结果的输出和数据远传等;

  • 总量计量流量计系统亦包括了温度变送器、压力变送器等辅助仪表。
